RJ45水晶頭和RJ11水晶頭的區別

作者：admin

添加時間：2018-12-17 10:41:16

來源：

瀏覽：

我們常見的水晶頭有RJ45和RJ11，它們的結構和應用范圍都有所不同，不能混用，今天我們一起來了解一下這兩個水晶頭之間的聯系和區別。RJ字母表示已注冊的插孔（Registered Jack），是一種標準化的網絡(luò )接口。

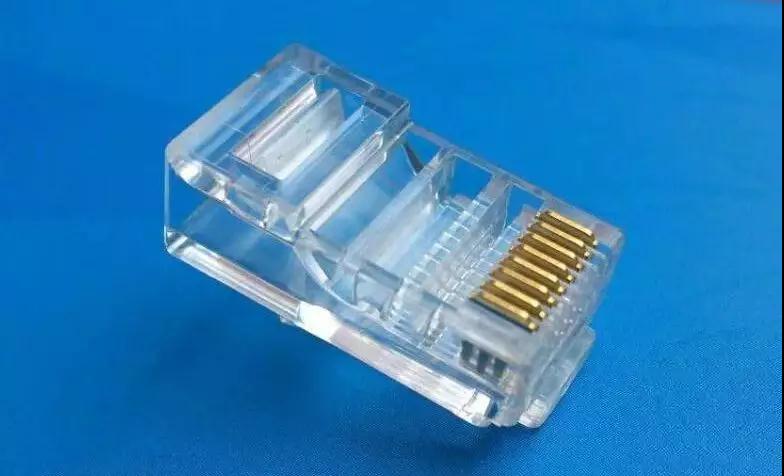

RJ45水晶頭

我們通常所說的網絡(luò )水晶頭都是指的RJ45水晶頭，它是一種有8根針腳的接頭，主要用在以太網中，“RJ”表示注冊的插孔，“45”代表接口標準的序號。RJ45水晶頭通常端接在以太網線上，用來連接各種網絡(luò )設備，例如計算機、路由器、交換機等。

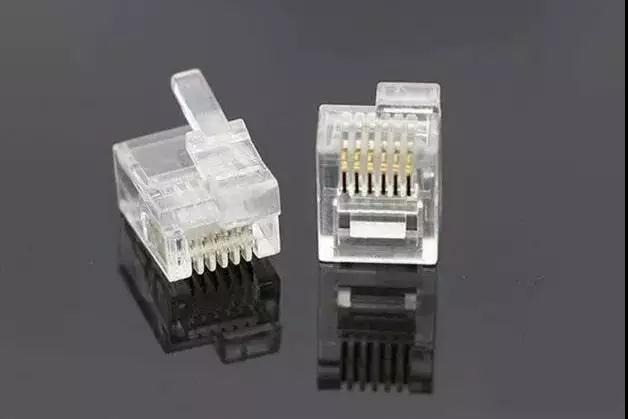

RJ11水晶頭

電話線用的那種四芯水晶頭就是RJ11水晶頭，它和RJ45水晶頭很類似，但是只有4根針腳，它是由西部電子公司開發的一種接頭，常用來連接電話和調制解調器。需要注意的是，RJ11通常指的是6個位置（6針）模塊化的插孔或插頭，但是只有4針被用到，此外，RJ11也用于4針版本的模塊化接插件。



RJ45水晶頭和RJ11水晶頭的不同之處


結構不同
RJ45水晶頭是有8個凹槽和8個觸點（8p8c）的接頭，而RJ11水晶頭通常只有6個凹槽和4個觸點（6p4c），因此，RJ45水晶頭的體積要比RJ11水晶頭大。RJ11水晶頭通?？梢圆迦氲絉J45接口中，反之則不行，但是這里強烈建議不要將RJ11水晶頭用于RJ45接口。




線序標準不同

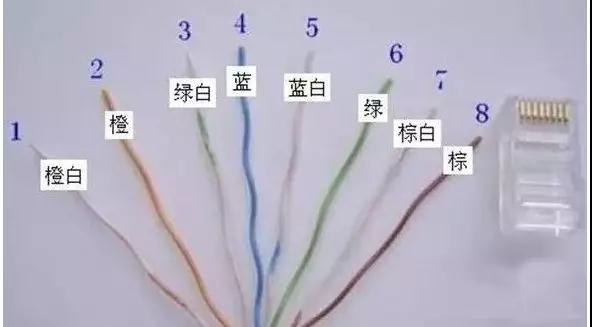

由于RJ45水晶頭和RJ11水晶頭的構造不同，其接線時的線序標準也有所不同。RJ11水晶頭一般只有6個凹槽和4個觸點（6p4c），而且其線序是固定的。RJ45水晶頭接線時則有兩種線序標準：T-568A和T-568B。通過采用不同的標準，最后制作成的網線有直通型和交叉型兩種?，F在所有的網線制作都采用的是568B，線序如下：橙白、橙、綠白、藍、藍白、綠、棕白、棕。




應用領域不同
RJ45水晶頭一般端接在網線兩端，用來連接計算機等網絡(luò )設備，而RJ11水晶頭則端接在A(yíng)DSL、語音線纜兩端，用來連接電話或調制解調器。
RJ45水晶頭和RJ11水晶頭在尺寸、接線標準和應用范圍上都有所差異，二者并不具有可互操作性，在使用時應格外注意。
