1、什么是PON

PON（無源光網絡(luò )）技術（包括EPON，GPON）是發展FTTx（光纖到戶）的主要實現技術，它可節省主干光纖資源和網絡(luò )層次，在長距離傳輸條件下可提供雙向高帶寬能力，接入業務種類豐富，其遠程管理能力和無源光分配網結構可大幅降低運維成本，可支持多種應用場景 。

2、PON技術發展

PON自出現以來，已經過多年的發展，形成了APON、BPON、EPON、GPON等一系列概念、規范及產品序列。

APON（ATMPON）

ATM是一種基于信元的傳輸協議。155Mb/s的PON系統技術規范，  ITU-TG.983系列標準；

BPON（BroadbandPON）

APON標準后來得到了加強，可支持622Mb/s的傳輸速率，同時加上了動態帶寬分配、保護等功能。

EPON（Ethernet  PON）

GPON（GigabitPON）

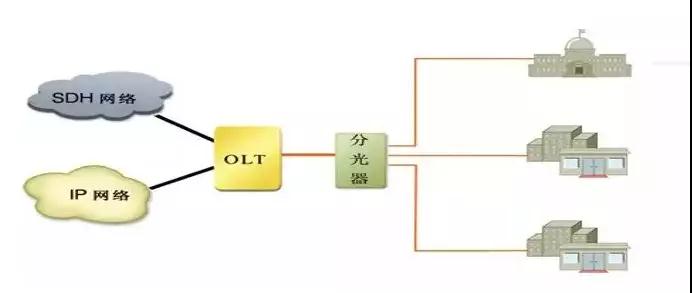

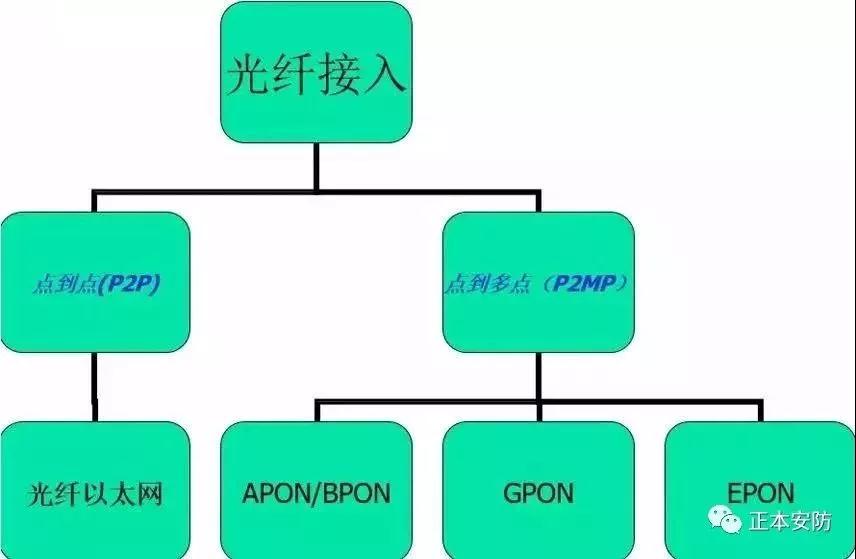

3、光纖接入技術

1、什么是EPON？

EPON(Ethernet Passive OpticalNetwork 以太網無源光網絡(luò ))是一種采用點到多點網絡(luò )結構、無源光纖傳輸方式、基于高速以太網平臺和TDM(時分復用 )時分MAC媒體訪問控制方式、提供多種綜合業務的寬帶接入技術。

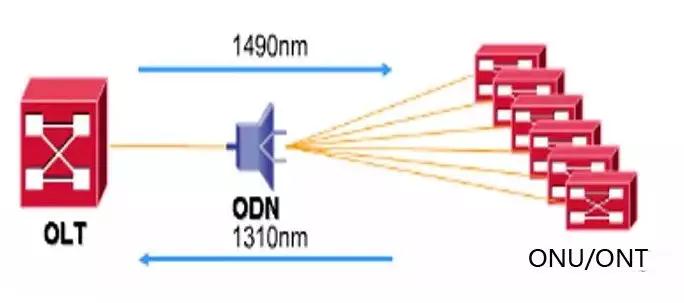

EPON系統采用WDM技術，實現單纖雙向傳輸。

2、EPON的原理

為了分離同一根光纖上多個用戶偶的來去方向的信號，采用以下兩種復用技術。

a、下行數據流采用廣播技術.

b、上行數據流采用TDMA技術。

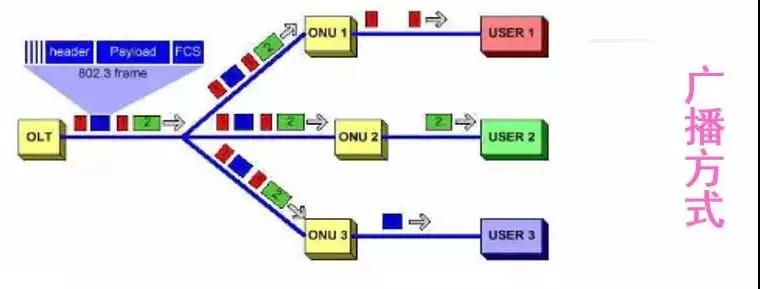

3、EPON的原理——下行

a、在ONU注冊成功后分配一個唯一的LLID。

b、在每個分組開始之前添加一個LLID，替代以太網前導符的最后兩個字節。

c、OLT接收數據時比較LLID注冊列表，ONU接收數據時，僅接收符合自己的LLID的幀或者廣播幀。

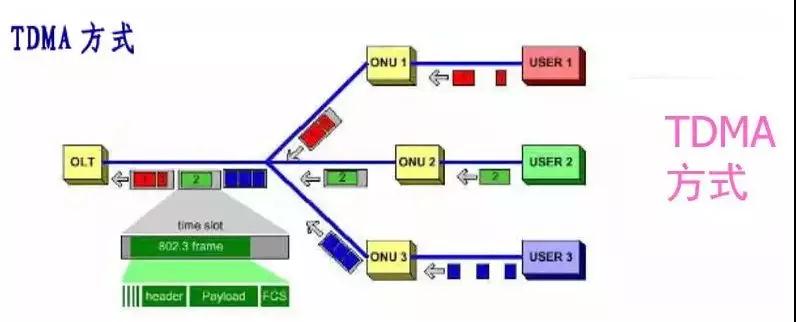

4、EPON的原理——上行

a、OLT接收數據前比較LLID注冊列表。

b、每個ONU在由局方設備統一分配的時隙中發送數據幀。

c、分配的時隙補償了各個ONU距離的差距，避免了各個ONU之間的碰撞。

5、EPON系統工作過程

OLT的操作

a、產生時間戳消息，用于系統參考時間。

b、通過MPCP幀指配帶寬3.進行測距操作。

c、控制ONU注冊。

ONU的操作

a、ONU通過下行控制幀的時間戳同步于OLT。

b、ONU等待發現幀

c、ONU進行發現處理，包括：測距，指定物理ID和帶寬。

d、ONU等待授權，ONU只能在授權時間發送數據

6、EPON網管系統的設計

EPON網管系統按照網管功能分為四大模塊：配置管理、性能管理、故障管理和安全管理。

7、EPON網管系統的實現

a、EPON網管系統的實現包括管理站網管軟件的實現和代理站軟件的實現。

b、管理站網管系統是為用戶提供友好的交互式界面，利用SNMP協議對代理進程實現管理的控制實體。

c、SNMP在代理站的實現工作主要包括代理進程軟件的實現和MIB的設計與組織。

1、什么是GPON？

GPON(Gigabit-CapablePON千兆比無源光網絡(luò )) 技術是基于ITU-TG.984.x（國際電聯TG.984.x）標準的最新一代寬帶無源光綜合接入標準，具有高帶寬，高效率，大覆蓋范圍，用戶接口豐富等眾多優點，被大多數運營商視為實現接入網業務寬帶化，綜合化改造的理想技術。

2、GPON原理

GPON下行——廣播式發送

GPONS上行——TDMA方式

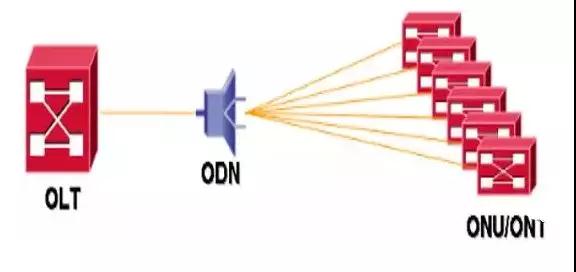

無源光纖傳輸方式的網絡(luò )拓撲結構，主要由OLT （光線路終端）,ODN（光纖配線網絡(luò ) ）,ONU（光網絡(luò )單元）組成。

ODN為OLT和ONU提供光傳輸手段，有無源光分路器和無源光合路器構成，是一個連接OLT和ONU的無源設備。

3、GPON原理-上行

a、上行數據的傳輸都由OLT統一控制。

b、ONU按照OLT所分配的時隙傳輸用戶數據，避免ONU所產生的數據發送沖突。

c、ONU根據時隙分配幀在屬于自己的時隙中插入上行數據，實現了多個ONU之間共享上行信道帶寬。

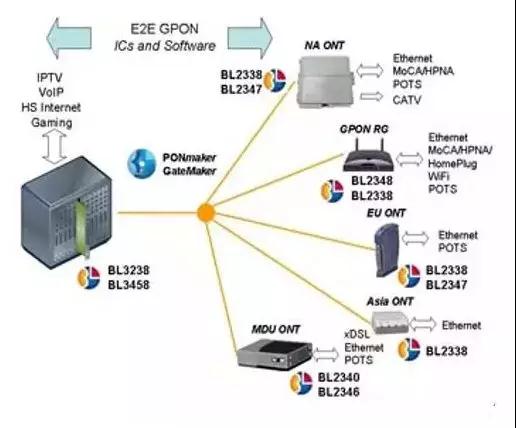

4、GPON的組網方式

GPON主要采用的組網方式有FTTH/O、FTTB+LAN和FTTB+DSL三種。

a、FTTH/O為光纖到戶/辦公室。光纖進過分光器后直連到用戶ONU，一個ONU僅供一個用戶使用，帶寬高，成本也高，一般針對高端用戶和商業用戶。

b、FTTB+LAN為光纖到樓，然后通過大容量ONU（稱為MDU）將不同業務接入多個用戶，因此多個用戶共享一個ONU的帶寬資源，每人占用帶寬較低，成本也低，一般針對中低端住宅和中低端商業用戶。

c、FTTB+ADSL為光纖到樓，然后以ADSL的方式將業務接入多個用戶，也是多用戶共享一個ONU，帶寬、成本和客戶群都與FTTB+LAN類似。

針對GPON和EPON技術的不同特點，可以對這兩種技術做出以下分析。

1、GPON支持多種速率等級，可以支持上下行不對稱速率，GPON在光器件的選擇上余度更大，從而可降低成本。

2、EPON只支持Class A和B的ODN等級，而GPON可支持Class A、B和C，因此GPON可支持高達128的分路比和長達20km的傳輸距離。

3、單從協議上比較，因為EPON標準是以802.3體系結構為基礎，因此與GPON標準相比其協議分層更簡單，系統實現更容易。

4、ITU在制定GPON標準過程中沿用了APON標準G.983的很多概念，與EFM制定的EPON標準相比其標準更完善。規定一個高效率的TC層機制將成為ITU在制定GPON標準中的一個關鍵。

5、GPON標準規定TC子層可以采用ATM和GFP兩種封裝方式，其中GFP封裝方式適于承載IP/PPP等基于包的高層協議。

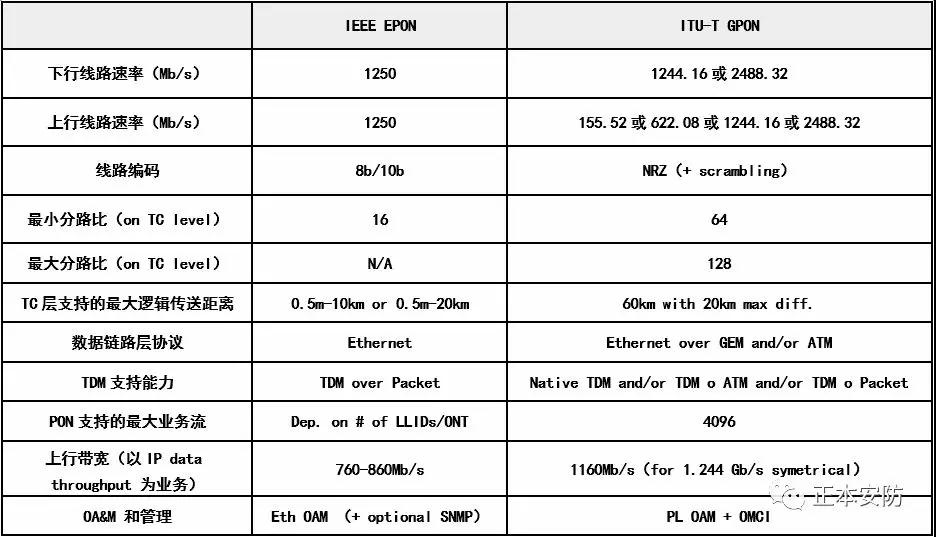

它們之間的區別如下：
